Modellierungszeitpunkte

Es kommt oftmals vor, dass dasselbe technische System zu verschiedenen Zeitpunkten sehr unterschiedlich eingesetzt wird und dann sehr unterschiedliche Eigenschaften relevant sind. An Stelle von Zeitpunkt könnte man genauso gut Anwendungssituation sagen.

Bei einem fahrenden Auto ist die Motorleistung sicherlich ein wichtiger Parameter, bei einem geparkten ist die Motorleistung dagegen vollkommen irrelevant. Bei einer im Auto eingebauten Alarmanlage ist dieses genau umgekehrt: sie ist nur im geparkten Zustand wichtig. Wenn die relevanten Aspekte ein und desselben technischen Systems so unterschiedlich sind, ist es meistens sinnvoller, sie auch getrennt zu modellieren. An Stelle eines Funktionsmodells des technischen Systems werden also mehrere Funktionsmodelle erstellt, die jeweils nur eine Anwendungssituation abdecken.

Anwendungssituationen bzw. Modellierungszeitpunkte eines Filzschreibers

Die Abbildung zeigt für einen Filzschreiber verschiedene Anwendungssituation bzw. Modellierungszeitpunkte. Für jeden dieser Modellierungszeitpunkte wird im folgenden ein eigenes Funktionsmodell erstellt werden. Hauptvorteil dieser Trennung ist die bessere Übersichtlichkeit. Später wird noch gezeigt werden, was sich ergibt, wenn diese Trennung nicht gemacht wird - als Vorgriff darauf hier schon einmal das ziemlich unübersichtliche Ergebnis.

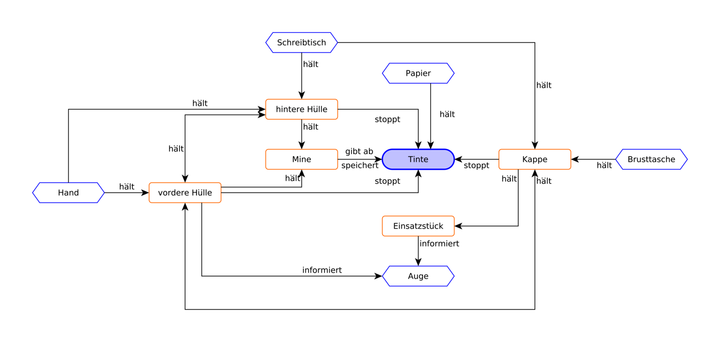

Das integrierte Gesamtfunktionsmodell des Filzschreibers ist ziemlich unübersichtlich.
